BTTZ電纜是什么電纜？
BTTZ電纜和BTTRZ電纜的差異
接了個有個工程，設計圖紙上是BTTZ電纜，可是了解了一些廠家，有的表明現在都用BTTRZ的多?？墒羌追綍蟀磮D紙收購。我想了解BTTRZ可以代替BTTZ嗎？兩者在生產工藝和材料上有什么區... 接了個有個工程，設計圖紙上是BTTZ電纜，可是了解了一些廠家，有的表明現在都用BTTRZ的多?？墒羌追綍蟀磮D紙收購。我想了解 BTTRZ可以代替BTTZ嗎？兩者在生產工藝和材料上有什么差異？現在用哪個比較多？
BTTZ電纜是什么電纜？
BTTZ電纜是什么電纜？

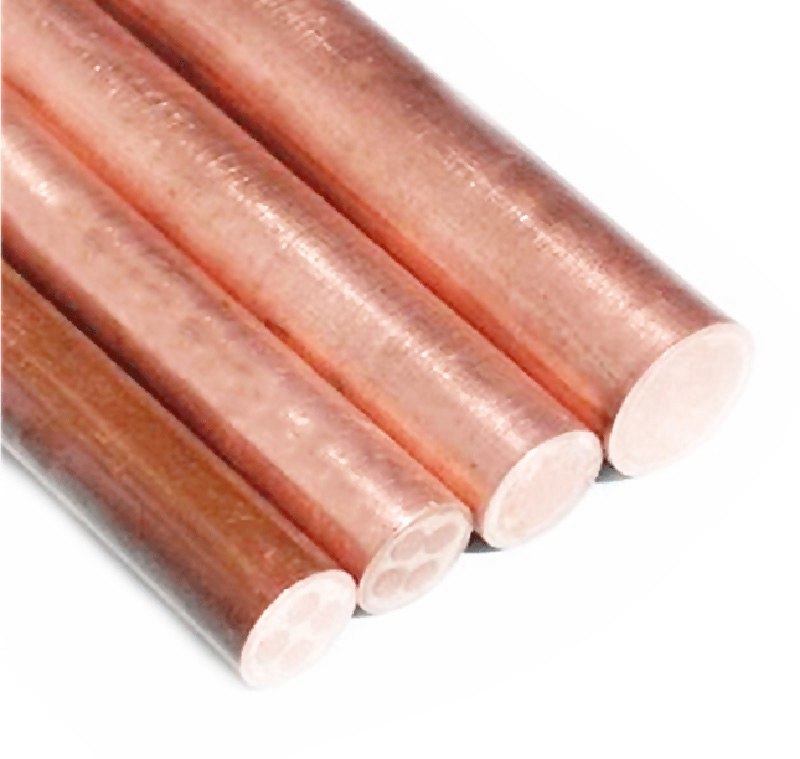

BTTZ電纜全稱為重型銅芯銅護套氧化鎂絕緣防火電纜，是一種外層選用無縫銅管護套、中心充填氧化鎂晶體粉作絕緣材料，導體是單芯銅導體組成的新式電纜。它具有耐高溫、防火、防爆、不焚燒(250℃時可接連長期工作，1000℃極限狀態下也可作30min的短時間工作)。且載流量大、外徑小、機械強度高、運用壽命長，一般不需要獨立接地導線的特色。因此被廣泛應用于核電站、冶金、化工、礦井、制窯等風險、惡劣、高溫環境。近年來也逐步應用于高層建筑、機場、碼頭、地下鐵道等場所，用以保證在火災情況下消防水泵、消防電梯、部分照明、應急分散指示、保安監督，防、排煙系統及自備電源等消防用電重要設備不間斷工作。
bttz電纜可以用外銅接地線嗎？
可以用。BTTZ電纜全稱為重型銅芯銅護套氧化鎂絕緣防火電纜,是一種外層選用無縫銅管護套、中心充填氧化鎂晶體粉作絕緣材料,
1 前語 隨著社會經濟的迅猛發展，電力施工的纜線的變化也隨之增多，施工工藝也愈來愈科學化和工藝化。礦物電纜也應運而生。某工程就很多運用該種型號的電纜。從施工質量和施工工期上，比原一般電纜均有較大的前進。
2 工法特點
該種電纜從施工難度、方法、工藝均有自已的特點。由於該種型號的電纜其外殼由必定長度的銅管拉製而成，其電纜長度與線芯數均遭到必定的束縛，具體表現在：
2.1因銅管長度必定，線芯越大，外徑越大，成型長度越短。zui大長度為100m左右。
2.2由於其外殼由銅管拉製而成，其外徑遭到必定的束縛。所以該種電纜大於35mm2的無五芯電纜，只能採用一根四芯和一芯組成。
2.3因此電纜全部由銅及礦物質製成，其本身為不燃物質。且強度較大，故能直接明敷於支架上。
2.4其本身的不燃性，礦物質的無污染等。更不會產生任何有害氣體及二次污染。實際上稱得上是環保綠色產品。
2.5運用壽命長，礦物質材料耐高溫，且不易老化。
3 敷設方法及運輸
3.1敷設方法
與塑料絕緣電纜比較，礦物絕緣電纜的敷設方法有如下的敷設方法：
1、沿支架卡設
電纜在支架上卡設時，要求每一個支架處都有電纜卡子將其固定。固定用的角鋼支架在某些場合需考慮耐火等級。
2、沿牆面及平頂敷設
敷設時，首要必須將礦物絕緣電纜矯直，而後再可靠地固定於牆面或平頂上。做好後應是整齊、美觀，其固定間距應符合規定的要求。遇到轉彎處，電纜彎曲半徑應符合要求，在彎頭兩側100mm處均應用電纜卡子固定。
各種規格電纜同時敷設時，電纜彎曲半徑均按zui大直徑電纜的彎曲半徑進行彎曲、整齊敷設。
3、暗埋於牆內敷設
必須在牆內鑿溝槽後再敷設固定電纜。當電纜敷設好後，經絕緣測試合格後當即抹上防裂泥灰，以保護電纜不受傷，在天花板平頂上暗敷也可按此方法敷設電纜，但在開溝槽時，不得損傷建築結構的安全。
電纜在牆內的固定，可採用膨脹螺栓埋進牆中，用電纜卡子卡住電纜。
當電纜敷設線路上遇有江、等水域時，礦物絕緣電纜也可在水底下敷設，以達到穿越江、河、湖水的目的。
敷設電纜時，應嚴格按照施工規範的要求操作，以達到國家驗收規範的要求和經濟、實用、美觀。
3.2現場搬運
現場施工時，礦物絕緣電纜的搬運可採用人工搬運。由於礦物絕緣電纜的生產遭到原材料的束縛，其長度不像其他電纜可以製造很長，截面小，長度長些，截面大的長度僅幾十米。因此其重量並不是很重，zui重的一盤電纜的重量僅為150公斤左右，只需三、四個人就可將它搬到現場的任何地方。
當然，若現場條件允許，且搬運東西具備，採用機械搬運也是可以，但在搬運時應做好電纜的防護作業，防止損壞電纜。
4施工準備
4.1材料準備
1、綁紮電纜用的銅卡、或用銅、鐵紮線。
2、電纜施放完後，應在每路電纜的兩端分別掛上電纜銘牌，銘牌上應標有電纜型號規格長度以及開端端、終止端、施工年月等，以備覆按。所以各種銘牌必須準備好。
3、附件的配套
礦物絕緣電纜附件包括敷設附件、中間連接附件、終端附件及密封絕緣附件四類。
敷設附件主要是電纜固定用電纜卡子以及架空敷設時的電纜掛鉤。電纜卡子可以採用固定其它電纜用電纜卡子，也可以採用銅卡子或用塑料銅線、鐵絲線綁紮固定。銅卡子採用扁銅帶製成，厚度視電纜截面大小而定，有1~2mm等多種，可由電纜供應商配套供應，也可自製。敷設附件的數量可根據電纜的固定間距及固定方法預算。
中間連接附件用於電纜中間連接，其規格應根據所運用的礦物絕緣電纜的規格選用。一條線路有幾處中間接頭就需求幾套中間連接附件。
終端附件用於線路兩端的連接、固定，其規格也應根據所運用的礦物絕緣電纜規格進行選用。每條線路需求兩套終端附件。
以上配件從上到下，從左到右分別為：收緊螺母、緊圈、螺母、膠木板、護套銅管、壓接式銅連接納
4.2施工東西準備
礦產絕緣電纜的敷設除需配備敷設其它電纜所需東西外(如螺絲刀、尖嘴鉗、斜口鉗、鯉魚鉗、扳手、鋼鋸、鋼卷尺、榔頭、圓銼、扁銼、半圓銼、電鉆、開孔器、兆歐表、萬用表、核相器、測電筆等)，
還應配備礦產絕緣電纜設備敷設專用東西。
1、汽油噴燈：用于礦產絕緣電纜的驅潮處理以及烘烤熱縮絕緣套管。
2、銅皮剝切器：用于接線時礦產絕緣電纜端部銅護套的剝除。
3、銅皮切開器：用于銅護套剝堵截的限位、剝離、以及小標準礦產絕緣電纜的切開。
4、電纜彎曲扳手：用于轉彎處電纜的彎曲以及線路拾掇時電纜的矯直。
5、封罐壓合器：用于礦產絕緣電纜端頭密封罐罐蓋的壓合。
5施工要求
5.1施工要求
為保證礦產絕緣電纜的敷設質量，在敷設電纜時應按下述要求施工：
1、電纜敷設的全部部徑應滿意表1.1規矩的電纜容許zui小彎曲半徑的要求。(單位：mm)
電纜外徑D
D＜7
7≤D＜12
12≤D＜15
D≥15
電纜內側zui小彎曲半徑R
2D
3D
4D
6D
注：多根不同外徑的礦產絕緣電纜相同走相時，為抵達規整、美麗的目的，電纜的彎曲半徑參照外徑zui大的電纜的進行調整并符合相應的zui小彎曲半徑要求。
2、電纜在下列場合敷設時，由于環境條件或許構成電纜振動和彈性，應考慮將電纜敷設成“S”或“Ω”型彎，其半徑應不小于電纜外徑的6倍。
①在溫度改變大的場合，如北方地區室外敷設。
②有振動源設備的布線，如電動機進線或發電機的出線。
③建筑物的沉降和彈性縫之間。
3、電纜敷設時，其固定點之間的間隔，除支架敷設在支架固定外，其他可按下表舉薦的數據固定。
電纜固定間隔舉薦數據
電纜外徑D（mm）
D＜9
9≤D＜15
D≥15
固定點之間的zui大間隔
水平
600
900
1500
垂直
800
1200
2000
在明敷設部位，假設相同走向的電纜大、中、小標準有，從規整、美麗方面開率，可按zui小標準電纜標準要求固定，也可分檔距固定。若電纜傾斜敷設，則當電纜與垂直方向成30°及以下時,按垂直間隔固定:當大于30°時,按水平間隔固定.
其他,各種敷設方法也可按每米一個固定點固定.
4.電纜敷設時,在轉彎及中心連接器兩頭,有條件固定的應加以固定.
5.核算敷設電纜所需長度時,應考慮留有不少于1%的余量。
6.單芯電纜敷設時，舉薦按表1.3中列出的電纜擺放方法進行敷設,且每路電纜之間留有不少電纜外徑2倍的空地，則應考慮載流量減少系數。
7.對電纜在工作中或許遭遭到機械危害的部位，應采用恰當的保護措施。
8.單芯電纜敷設時，應逐根敷設，待每組布齊并矯直后，再作擺放綁扎，綁扎間隔以1~1.5m為宜。
9.當電纜在對銅護套有腐蝕作用的環境中敷設時，或在部份埋地或穿管敷設時，應選用有聚氯乙烯外套的礦產絕緣電纜。
