直埋電纜溝槽土石方挖填核算表



項目



電纜根數

?

1～2



每米溝長挖方量(m3)



0.45



0.153



注：①兩根以?xún)?nèi)電纜溝，依照上口寬度600mm、下口寬度400mm、深900mm核算慣例土方量（深度按規范的最低規范）。



②每添加一根電纜，其寬度添加170mm。



③土石方量從天然地坪挖起，若挖深大于900mm時，依照規劃圖示開挖尺度另行核算。



④挖淤泥、流砂依照本表中數量乘以系數1.5。



三、電纜維護管鋪設依據電纜敷設途徑，差異不同敷設方法、敷設方位、管材原料、規范，依照規劃圖示敷設數量以“10m”為計量單位。核算電纜維護管長度時，規劃無規則者依照以下規則添加維護管長度。



1．橫穿馬路時，依照路基寬度兩頭各添加2m。



2．維護管需求出地上時，彎頭管口距地上添加2m。



3．穿過建（構）筑物外墻時，從根底外緣起添加1m。



4．穿過溝（隧）道時，從溝（隧）道壁外緣起添加1m。



四、電纜維護管地下敷設，其土石方量有規劃圖紙的，依照規劃圖紙核算；無規劃圖紙的，溝深依照0.9m核算，溝寬依照維護管邊際每邊各添加0.3m工作面核算。



五、電纜橋架裝置依據橋架原料與規范，依照規劃圖示裝置數量以“10m”為計量單位。



六、組合式橋架裝置依照規劃圖示裝置數量以“片”為計量單位；復合支架裝置依照規劃圖示裝置數量以“副”為計量單位。



七、電纜敷設依據電纜敷設環境與規范，依照規劃圖示單根敷設數量以“10m”為計量單位。



1．豎井通道內敷設電纜長度依照電纜敷設在豎井通道筆直高度以延伸米核算工程量。



2．預制分支電纜敷設長度依照敷設主電纜長度核算工程量。



3．核算電纜敷設長度時，應考慮因波形敷設、弛度、電纜繞梁（柱）所添加的長度以及電纜與設備銜接、電纜接頭號必要的預留長度。預留長度依照規劃規則核算，規劃無規則時依照下表規則核算。

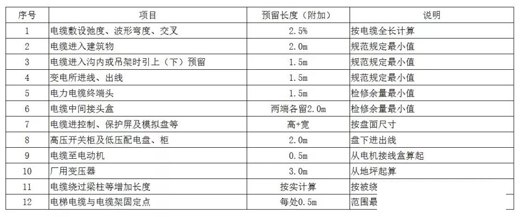

電纜敷設附加長度核算表





八、電纜頭制造裝置依據電壓等級與電纜頭方式及電纜截面，依照規劃圖示單根電纜接頭數量以“個”為計量單位。



1．電力電纜和操控電纜依照一根電纜有兩個終端頭核算。



2．電力電纜中心頭依照規劃規則核算；規劃沒有規則的以單根長度400m為規范，每添加400m核算一個中心頭，添加長度小于400m時核算一個中心頭。
